The Dude On Cloud

Selasa, 6 Februari 2024, 15:08:53 WIB
Kategori: Tips & Trik

Seperti yang kita ketahui mikrotik mengembangkan aplikasi untuk monitoring jaringan yang dinamakan the dude. Aplikasi ini dapat digunakan untuk memantau status dan kinerja perangkat jaringan termasuk router, switch, dan access point.

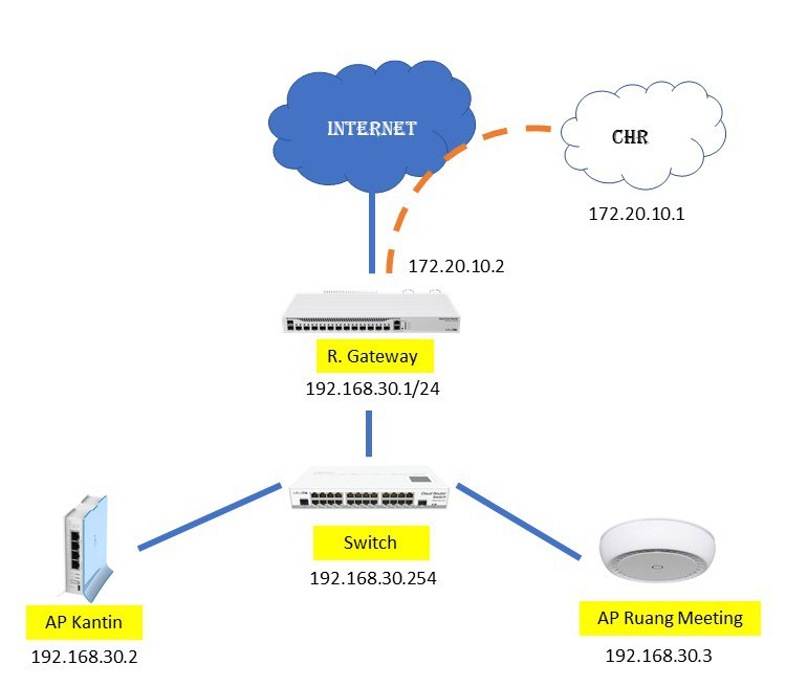

Pada saat ini teknisi jaringan diwajibkan dapat monitoring jaringan kapanpun dan dimanapun. Teknisi jaringan biasanya melakukan monitoring jaringan menggunakan the dude yang diinstal pada perangkat fisik. Hal itu menyebabkan terbatasnya konektivitas teknisi jaringan untuk memantau kondisi jaringan. Sebagai solusinya sekarang teknisi jaringan bisa mengkombinasikan the dude dengan cloud computing. Server the dude yang di instal di cloud membuat teknisi jaringan bisa monitoring jaringan kapanpun dan dimanapun. Selain itu juga bisa mengurangi biaya maintenance perangkat. Dibawah ini adalah contoh topologi yang akan kita buat untuk menerapkan the dude on cloud:






Untuk konfigurasi The dude di perangkat cloud, kita perlu terlebih dahulu instalasi mikrotik chr di cloud. Untuk langkah langkah instalasi chr di cloud bisa dilihat di artikel berikut ini

Install CHR cloud

Setelah Chr telah di install berikutnya kita perlu konfigurasi agar Perangkat jaringan lokal bisa berkomunikasi dengan chr yang berada di cloud dan bisa dimonitoring di the dude

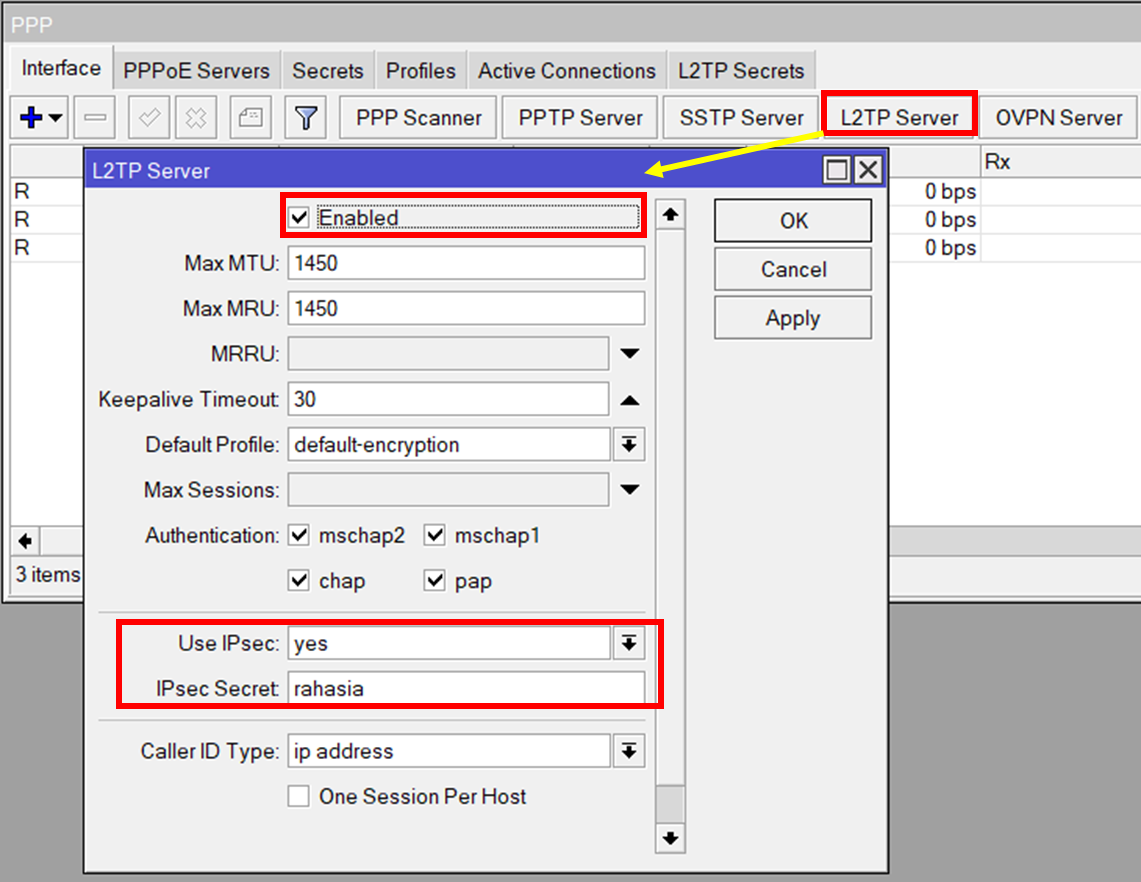

  1. Aktifkan VPN server

Karena chr dan jaringan lokal berada pada jaringan yang berbeda dan tidak terkoneksi maka untuk dapat berkomunikasi diperlukan adannya vpn salah satu contohnya menggunakan L2TP. Untuk menambahkan keamanan gunakan ip sec

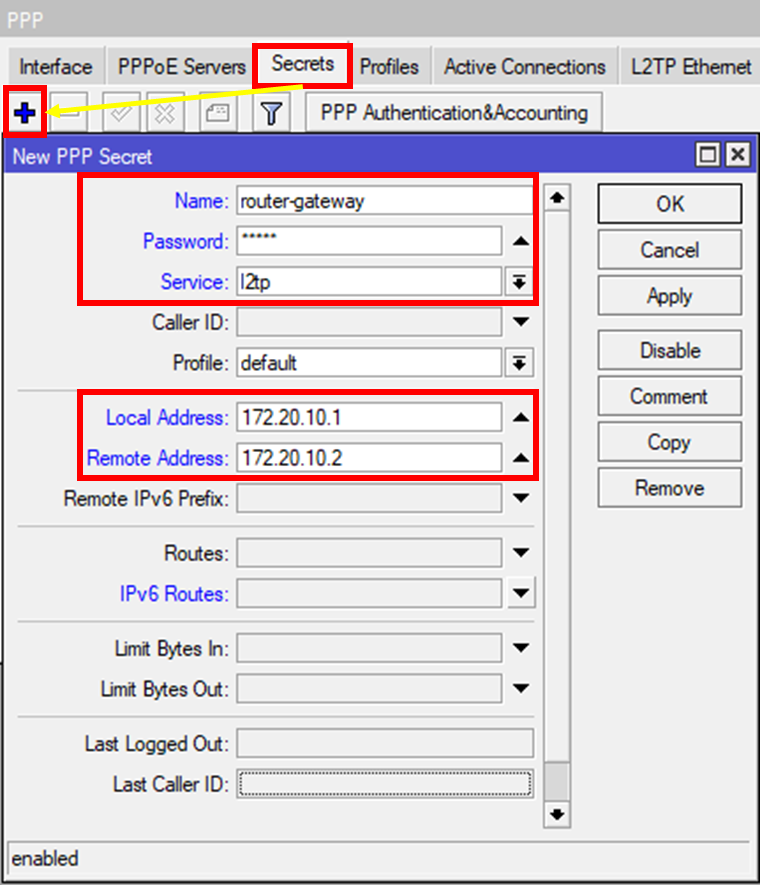

  1. Membuat username dan password untuk vpn client di sisi server

Selain membuat username dan password kita juga memasukkan ip yang digunakan sebagai local dan remote address



  1. Membuat interface L2TP server binding

Mengaktifkan l2TP server binding bertujuan untuk mempermudah routing ke arah jaringan lokal yang akan kita monitoring

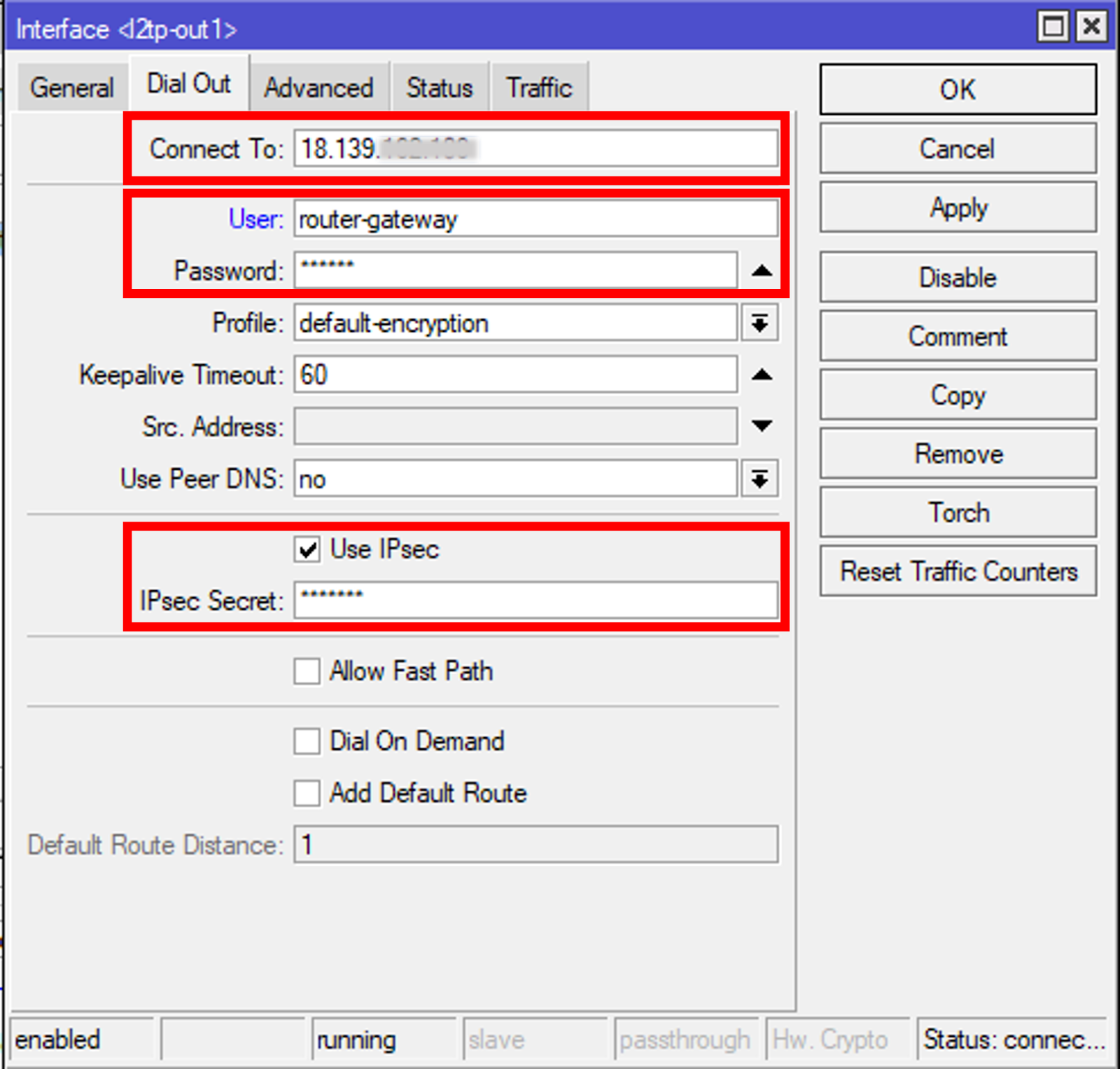

  1. Konfigurasi L2TP client di router gateway

Masukkan alamat ip publik dari router the dude dan juga masukkan username dan pasword yang sudah di setting di sisi server

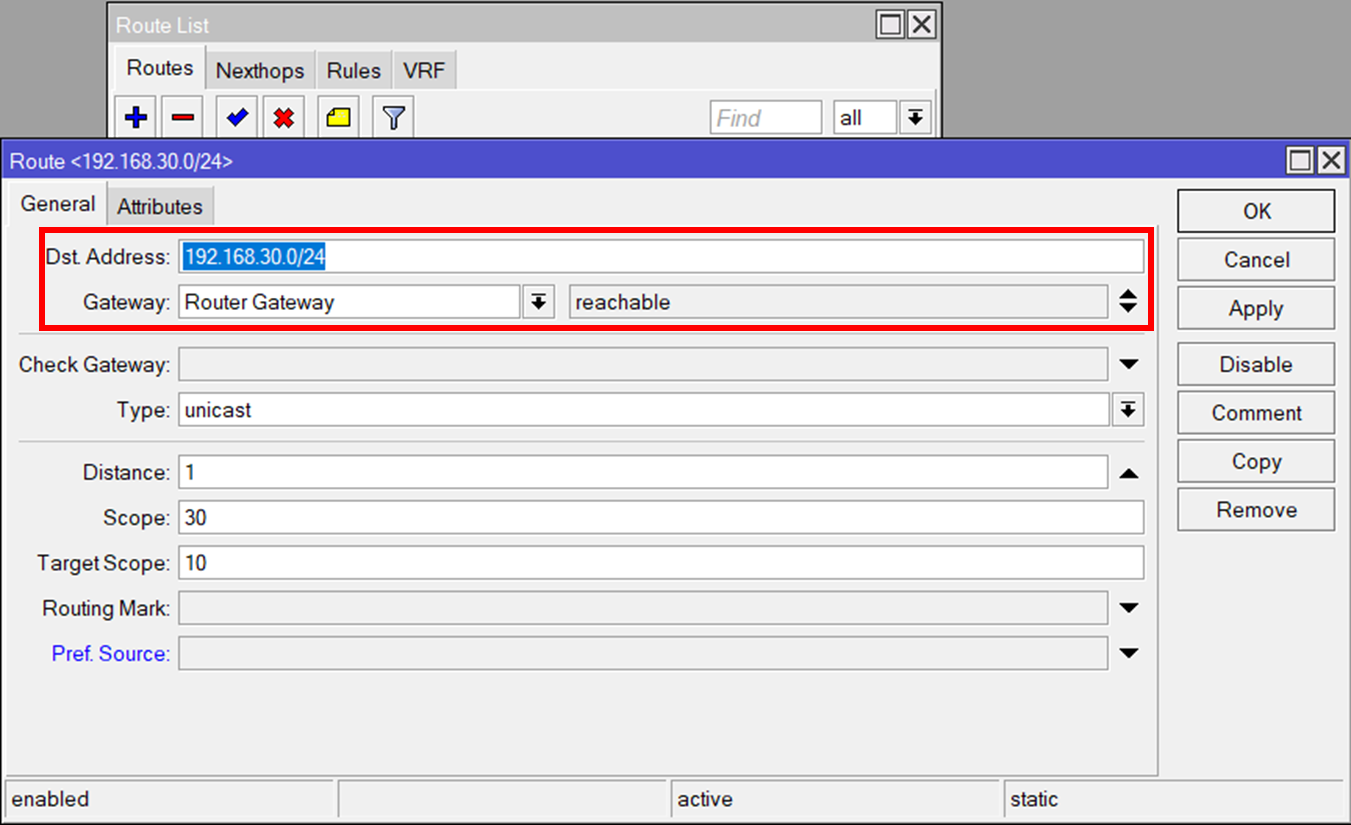

  1. Tambah routing di sisi chr ke arah jaringan lokal

Agar bisa monitoring dan melihat traffic yang berjalan diperlukan adanya routing dari chr ke arah jaringan lokal dengan memasukkan network address jaringan lokal dan gateway vpn yang terkoneksi ke jaringan lokal



  1. Download lalu instal the dude package di mikrotik chr



  1. Nyalakan service the dude di mikrotik

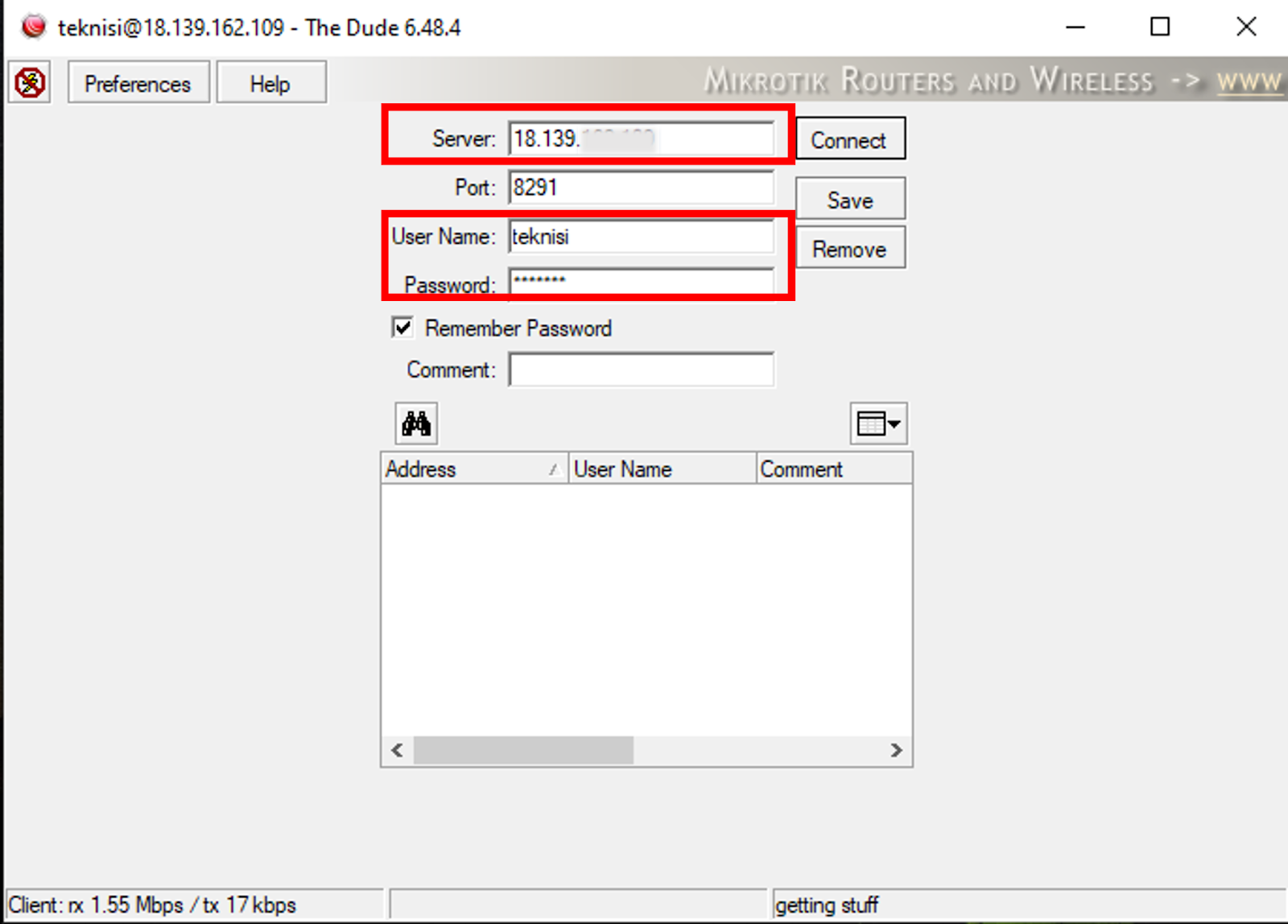

  1. Instal dude clients di windows lalu login the dude dengan menggunakan ip publik dari mikrotik yang ada di cloud (username dan password yang digunakan sama dengan yang digunakan untuk login mikrotik)

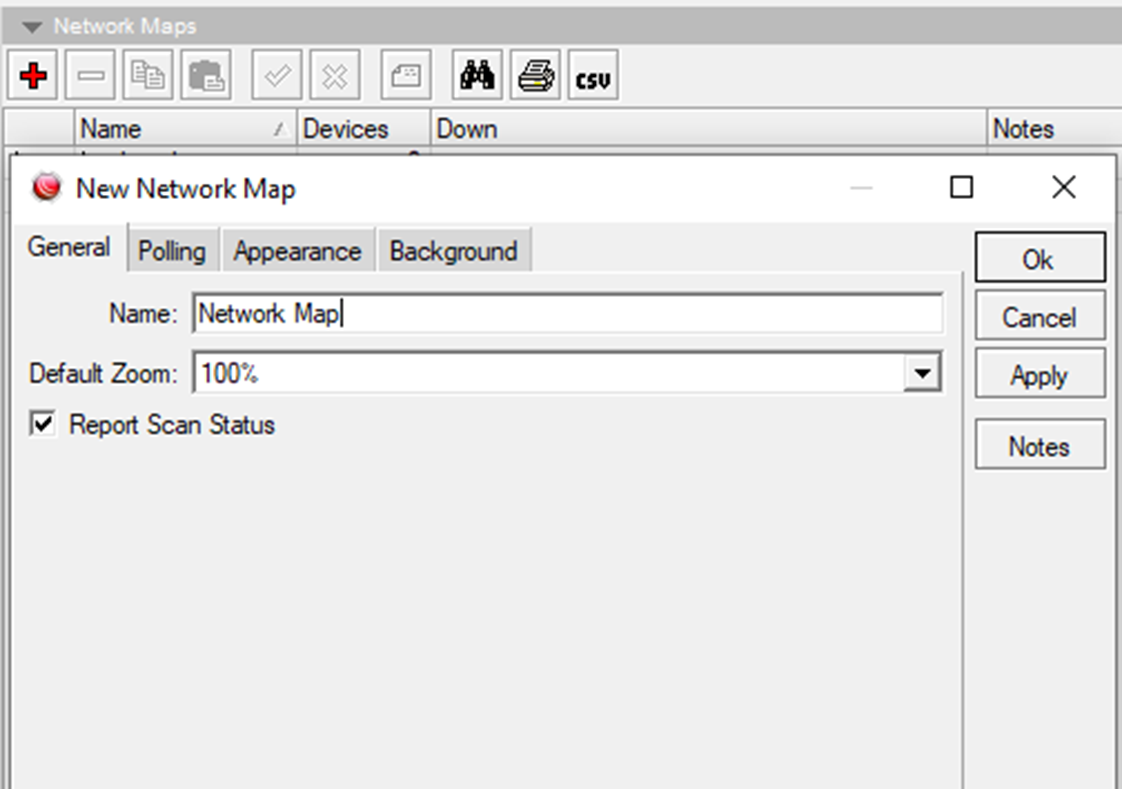

  1. Tambahkan  Network Map

Nama Network Map bisa disesuaikan dengan nama jaringan yang akan dimonitoring



  1. Tambahkan device router gateway

Masukkan ip address yang didapatkan oleh L2TP client dan juga masukkan username serta password yang digunakkan untuk login ke router gateway

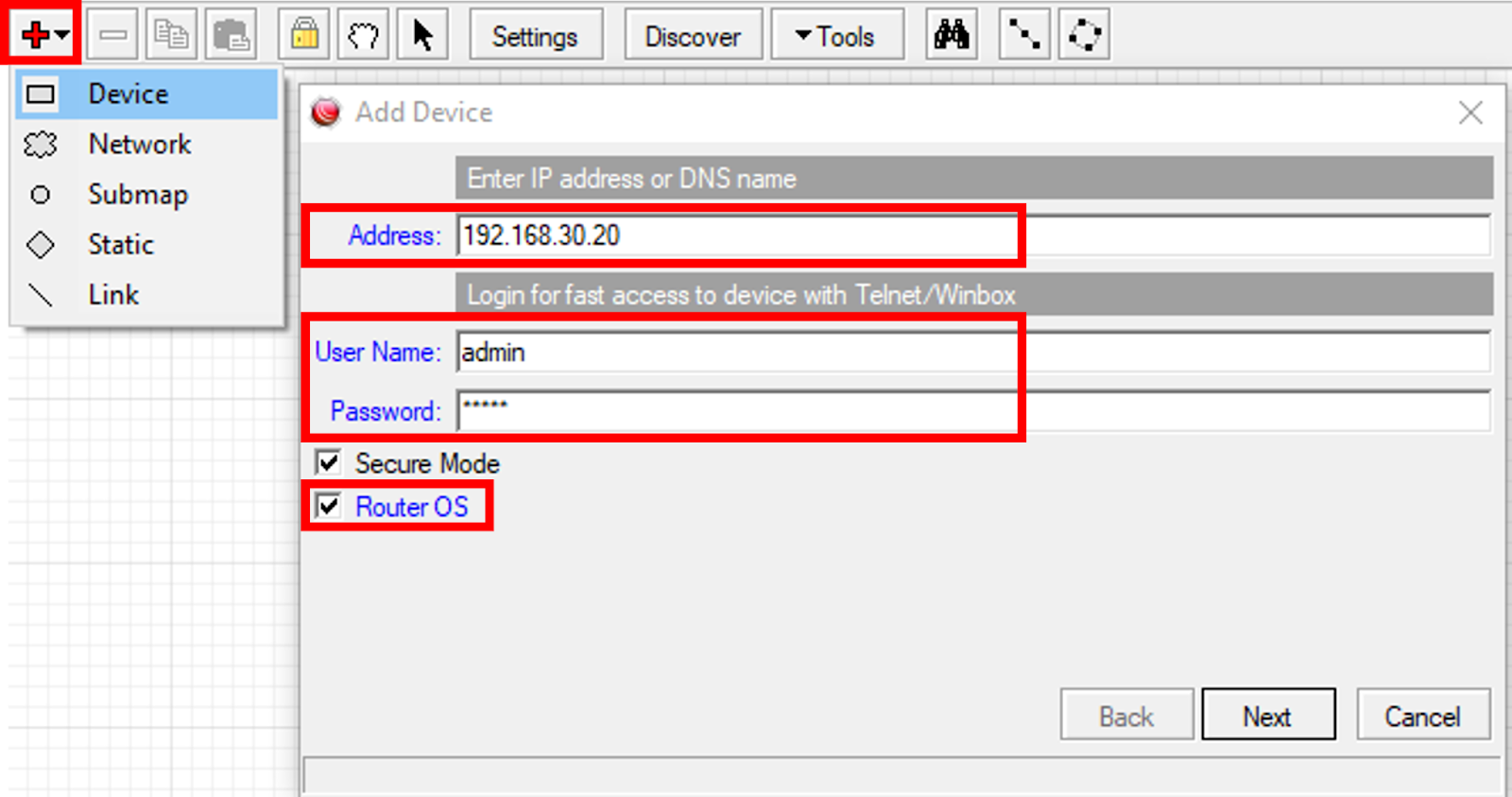

  1. Tambahkan device yang ingin dimonitoring

Masukkan ip address yang ada pada device lalu masukkan juga username dan password sesuai dengan username dan password device

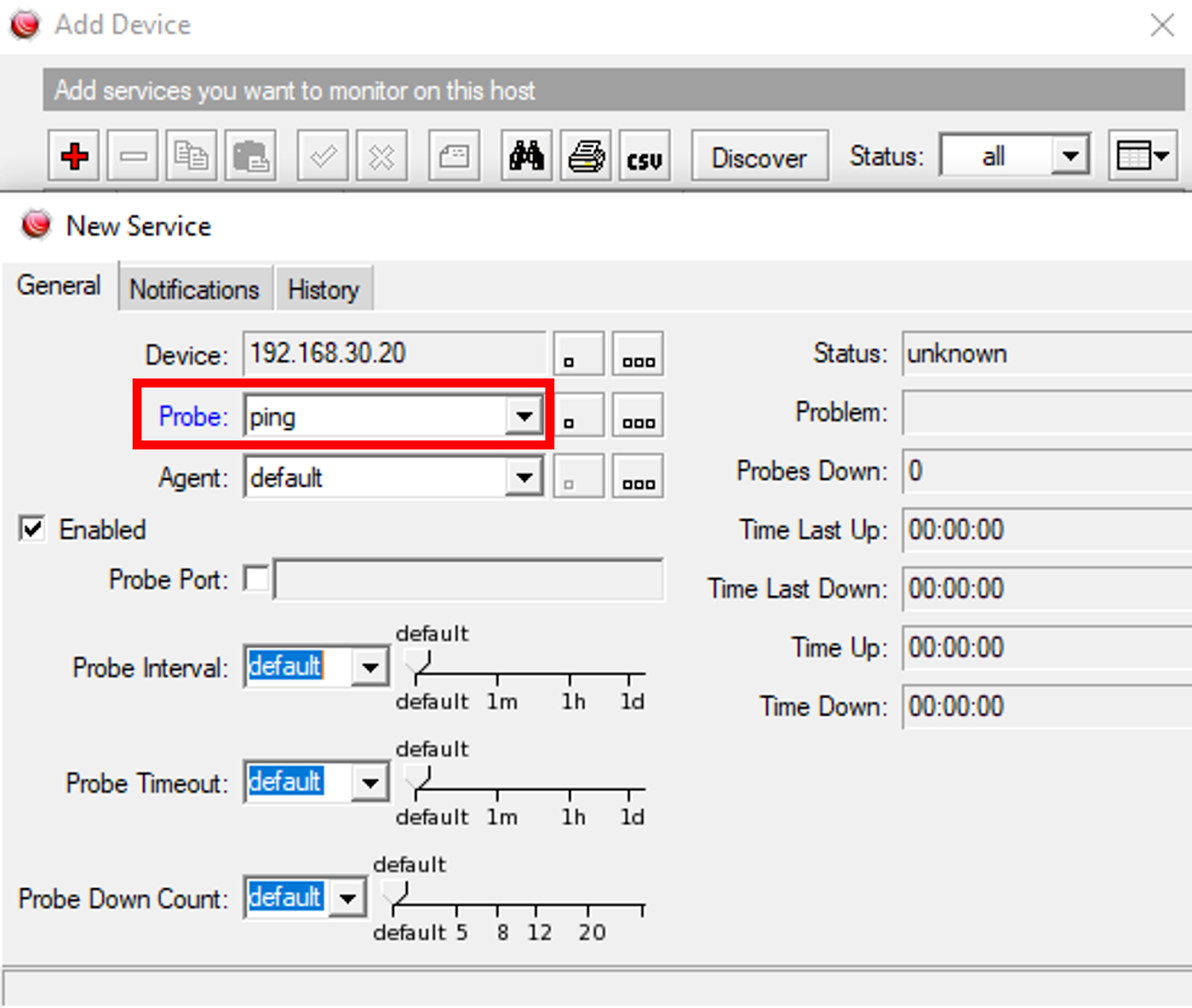

Pada saat penambahan device kita dapat mengatur service apa yang akan kita monitoring di the dude

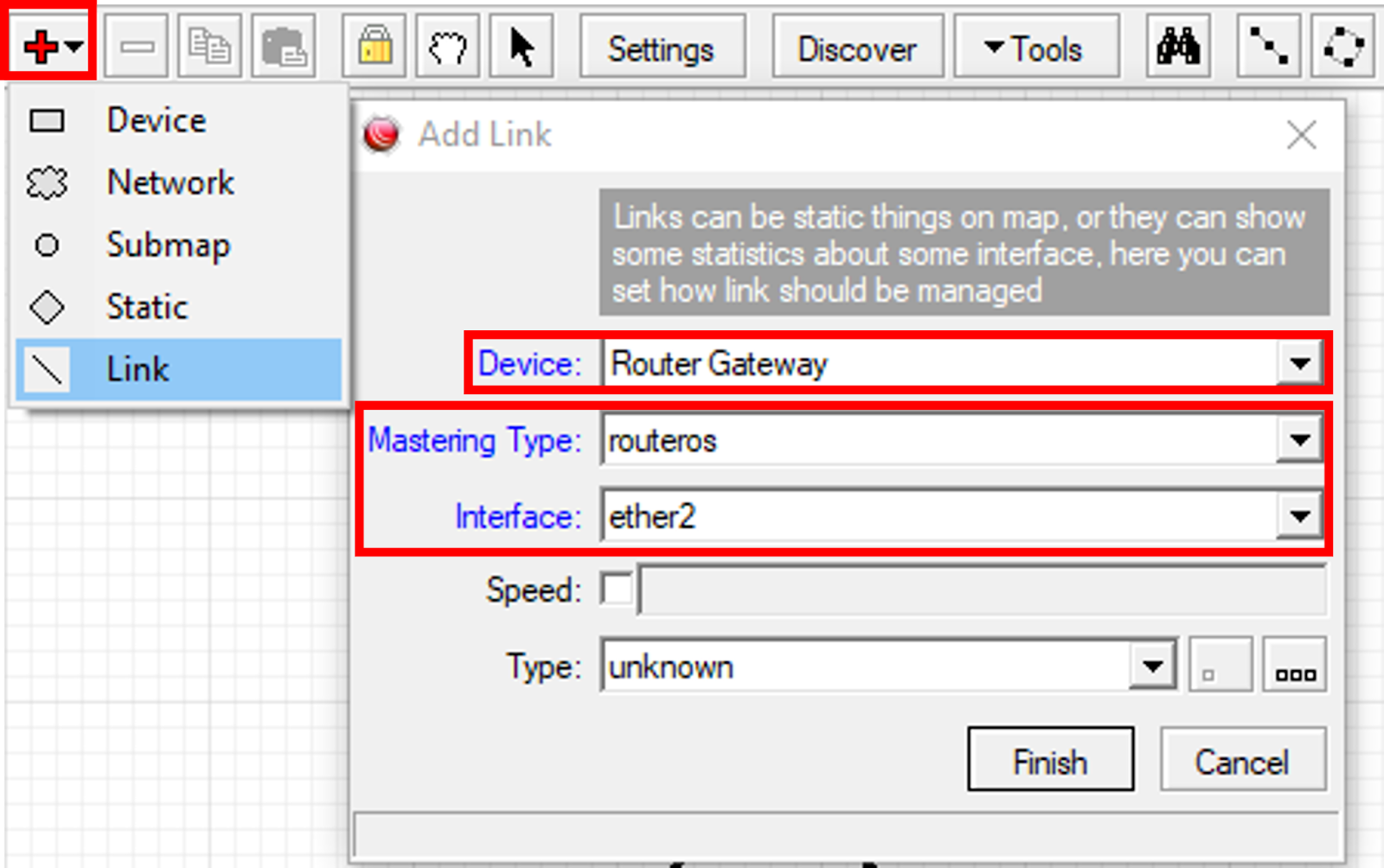

  1. Menambahkan link untuk menghubungkan antar device

Saat menghubungkan device kita bisa menentukan mastering type,  jika menggunakan mikrotik kita bisa menggunakan router os sedangkan jika menggunakan selain mikrotik bisa menggunakan protokol snmp setelah itu pastikan memilih interface yang terkoneksi dengan perangkat yang ada di bawahnya

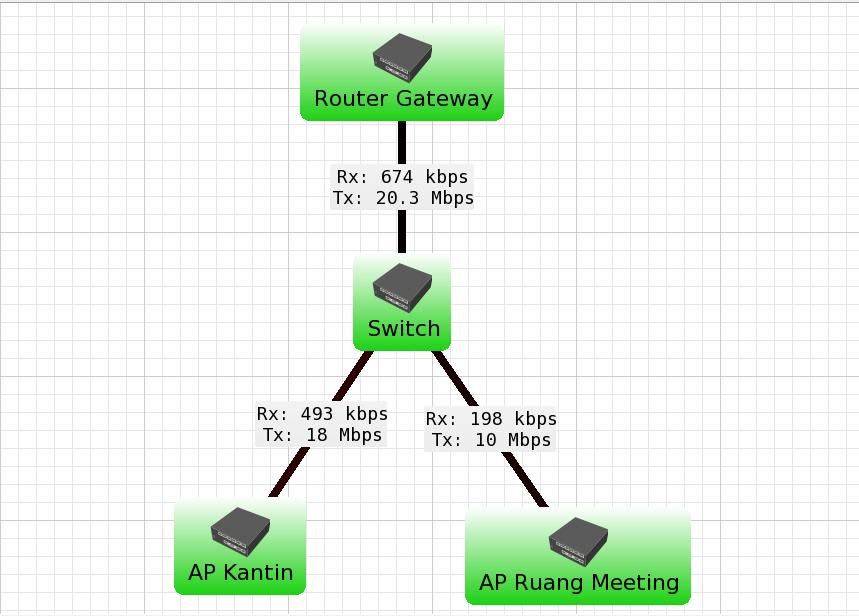

Setelah perangkat saling terhubung akan terlihat traffic yang ada pada jaringan.



Untuk topologi diatas, saat pertama kali membuka the dude bandwidth aplikasi 2.3Mb saat stabil bandwidth turun menjadi 300 - 500 kbps. Saat monitoring the dude dalam satu jam data yang digunakan mencapai 300 Mib/17 Mib. Dengan ini dapat disesuaikan untuk berlanggan bandwidth di cloud sesuai dengan jaringan yang akan dimonitoring.
